BNC Stecker an RG59 Videokabel ancrimpen - Kurzanleitung © acwsoft.de   Update 16.01.08

Sie brauchen:

• RG59 0,6cm Durchmesser Videokabel 75 Ohm, gibt es z.B. bei uns (acwsoft) als 100m Ring der Marke "Bedea" oder "Draka".
• Meiden Sie Videokabel mit Innenleiter "Geflecht"! Lässt sich beim Crimpen schlechter handhaben als ein massiver Kupferdraht!
• HT-302 B 2 Klingen Abisolierzange für RG59 Kabel, lieferbar über uns (acwsoft).
• BNCCZ Crimpzange für BNC Verbinder RG59, lieferbar über uns (acwsoft).
• BNC Crimpstecker für RG59, lieferbar über uns (acwsoft).

Los geht's:


1. Nehmen Sie die HT-302 B Abisolierzange: Auf Beschriftungsseite muß weißer Pfeil auf "59" zeigen. Bitte Klingen nicht verstellen, stehen im Auslieferzustand richtig.

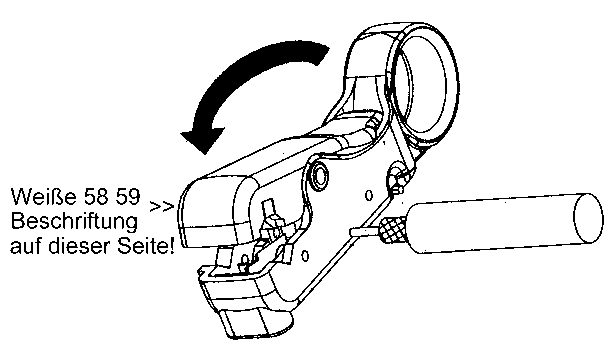

2. Schieben Sie das Videokabel in die Abisolierzange, so dass das abgeschnittene Ende auf der Seite heraus zeigt, wo die weiße Beschriftung "58 59" ist.

3. Faustregel für die Abisolierlänge: Kabel soweit einschieben, dass es gerade so (2mm) auf der anderen Seite aus der Abisolierzange herausragt (also ein wenig unten auf dem vorstehenden Plastik aufliegt). Je nach Hersteller des BNC Crimpsteckers kann dies leicht abweichen: Wenn der angecrimpte goldfarbene Innenleiter Stift nicht weit genug in den BNC Stecker hinein geht (s.u. 11.), beim Abisolieren Kabel etwas weiter durchschieben.

4. Drehen Sie den Abisolierer durch Greifen mit Finger oder Daumen in den Ring im Uhrzeigersinn. Dann vom Kabel wegziehen.

5. Sie sollten eine Abisolierung wie auf dem Bild rechts haben.

6. Nehmen Sie den BNC Crimpstecker.

7. Schieben Sie die silberfarbene Hülse über das Kabel bis auf die grüne Isolierung.

8. Nehmen Sie den goldfarbenen Stift und schieben diesen über die Seele (der Innendraht) des Videokabels.

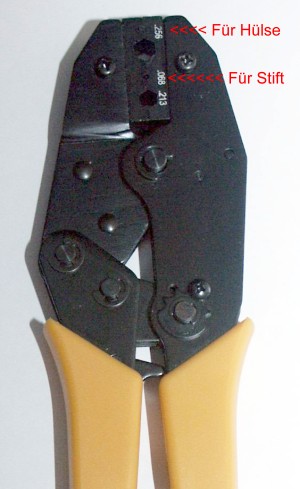

9. Nehmen Sie die BNCCZ Crimpzange, führen den goldfarbenen Stift in das Loch der Crimpzange mit Beschriftung ".068" ein (Innendraht nicht rausrutschen lassen!), drücken mit der Crimpzange so fest zu, bis diese wieder auslöst (Griffe auseinander gehen).

10. Streifen Sie die Drahtlitze am Kabel (vollständig!) nach hinten zur grünen Isolierung. Es darf keine Drahtlitze mehr auf der transparentfarbenen Innenisolierung aufliegen.

11. Schieben Sie nun den BNC Crimpstecker über den goldfarbenen Stift, bis er vorne im Steckerinnern weit heraus kommt. Stecker sollte auf der Unterseite am grünen Isoliermantel des Kabel anschlagen.

12. Streifen Sie nun die Drahtlitze über das Unterteil des BNC Steckers.

13. Schieben Sie die Hülse darüber.

14. Crimpen Sie mit der Crimpzange und dem Loch mit der Beschriftung ".256" die Hülse fest.

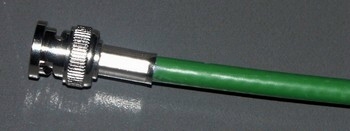

15. Fertig. Sie haben den Schritt in die Profiliga geschafft! Resultat sollte aussehen wie auf dem Bild.
