Modell	CCD Farbkamera JCC-916HQD Dome-Bauweise (PAL Version)
Aufnahme-Chip	1/3 '' Sony Super HAD CCD High Resolution
Lichtstärke	0,2 Lux bei F2.0 Optik
Anzahl der Pixel	795 x 596 (PAL)
Signal Prozessor	Sony Digitaler Signal Prozessor D.S.P.
Synchronisation	intern
Auflösung	540 TV Linien
Signal / Rausch Verhältnis	besser als 48 dB
Versorgungsspannung	12 Volt Gleichstrom
Gammakorrektur	0,45
Verstärkungsregelung	automatisch
Weißbalance	automatisch (2500°K - 9500°K)
Belichtung	automatisch, Verschlusszeit 1/50 - 1/110.000 Sekunde
Video Ausgang	1,0 Vpp Composite Video, 75 Ohm
Stromverbrauch	180 mA
Betriebstemperatur	-10° bis 50° C
Objektiv	3,6 mm (Weitwinkel)/ F 2.0 Festbrennweite, andere Brennweiten a.A. lieferbar.
Bedienerhinweis Scharfstellung	Werksseitig ist das Objektiv auf maximale Schärfe ab 1m-unendlich eingestellt. Die Voreinstellung kann sich trotzdem (z.B. durch Transport / Montage) leicht verändern. Wenn Sie die Schärfe nachstellen müssen, drehen Sie bitte das Oberteil des Dome-Gehäuses gegen den Uhrzeigersinn ab. Drehen Sie die Objektiv-Feststell-Madenschraube mit einem passenden Imbusschlüssel gegen den Uhrzeigersinn fast völlig heraus: Jetzt können Sie die Optik drehen, bis die Schärfe optimal ist. Ziehen Sie die Objektiv-Feststellschraube wieder an (nicht zu fest, weil Sie sonst das Gewinde beschädigen). Schrauben Sie das Dome-Oberteil wieder auf das Unterteil.
Anschlüsse	fest montiertes Zuleitungskabel mit BNC Kupplung für ausgehendes Video-Signal (BNC Chinch Adapter im Lieferumfang) und DC 2,1mm Hohlbuchse 12V für Netzteil.
Montage	Kuppelförmiges "Dome" Gehäuse, Kamera wird direkt an die Decke montiert. Optik-Teil um ca. 100 Grad neigbar. Dome-Teil auch nach Montage drehbar für Ausrichtung der Kamera.
Gehäuse	Kunststoff weiß, vor der Optik transparent.
Abmessungen	Durchmesser 88mm, Höhe 63mm.
Gewicht	250g

Montage Hinweise	Kamera Teile und Funktion

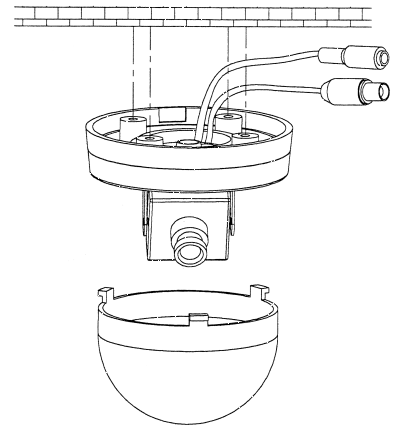

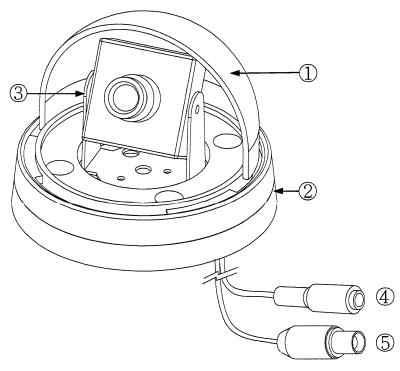

Verbinden Sie die BNC Videobuchse mit einem 75 Ohm Videokabel, das Sie zum Monitor, DVR bzw. zur Überwachungskarte führen. Verbinden Sie die 2,1mm Hohlbuchse mit dem Stecker des 12V Netzteils. Bitte nur für diese Kamera mitgelieferte passende Netzteile verwenden. (+) Pol ist innen. Montieren Sie die Kamera - wie in folgendem Schaubild gezeigt - an der Decke.	(1) Kuppel - Abschrauben, wenn Sie die Optik nach-fokussieren müssen. (2) Drehbares Unterteil, lässt sich auch bei montierter Kamera bewegen. (3) Kamerahalter: Lockern Sie die Schrauben, wenn Sie die Neigung der Kamera verstellen wollen. Dann Schrauben wieder festziehen. (4) DC 2,1mm Hohlbuchse für 12V DC Netzteil. (+) Pol innen. (5) BNC Buchse für Anschluss des Videokabels.

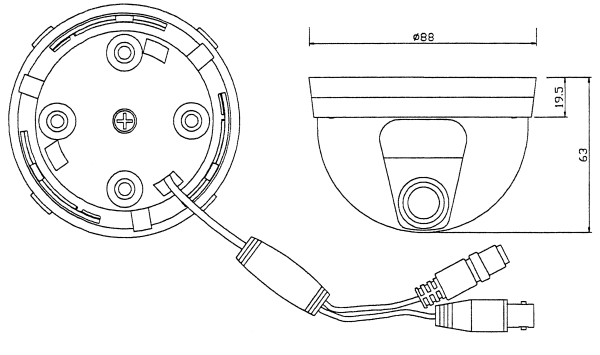

Kamera Maße
