| Modell |
CCD Farbkamera VVK-260 Dome-Bauweise (PAL Version) |
| Aufnahme-Chip |
1/3 '' Sony Interline Transfer Super HAD CCD |
| Lichtstärke |
0,5 Lux bei F1.4 Optik |
| Anzahl der Pixel |
500 x 582 (PAL) |
| Signal Prozessor |
Sony Digitaler Signal Prozessor D.S.P. |
| Synchronisation |
intern |
| Auflösung |
380 TV Linien |
| Signal / Rausch Verhältnis |
besser als 45 dB |
| Versorgungsspannung |
12 Volt Gleichstrom |
| Gammakorrektur |
0,45 |
| Verstärkungsregelung |
automatisch |
| Weißbalance |
automatisch |
| Belichtung |
automatisch, Verschlusszeit 1/50 - 1/100.000 Sekunde |
| Video Ausgang |
1,0 Vpp Composite Video, 75 Ohm |
| Stromverbrauch |
100 mA |
| Betriebstemperatur |
-10° bis 50° C |
| Objektiv |
3,6 mm (Weitwinkel)/ F 2.0 Festbrennweite, andere Brennweiten a.A. lieferbar. |
| Bedienerhinweis Scharfstellung |
Werksseitig ist das Objektiv auf maximale Schärfe ab 1m-unendlich eingestellt. Die Voreinstellung kann sich trotzdem (z.B. durch Transport / Montage) leicht verändern. Wenn Sie die Schärfe nachstellen müssen, drehen Sie bitte das Oberteil des Dome-Gehäuses am Außenrand (nicht an der Kuppel selbst) gegen den Uhrzeigersinn ab. Drehen Sie die Objektiv-Feststell-Madenschraube mit einem passenden Imbusschlüssel gegen den Uhrzeigersinn fast völlig heraus: Jetzt können Sie die Optik drehen, bis die Schärfe optimal ist. Ziehen Sie die Objektiv-Feststellschraube wieder an (nicht zu fest, weil Sie sonst das Gewinde beschädigen). Schrauben Sie das Dome-Oberteil wieder auf das Dome-Unterteil (am Rand drehen, nicht an der Kuppel). Die Kuppel selbst können Sie drehen, bis das Klarsichtfenster genau über der Optik ist. Die Kuppel dabei nicht eindrücken, weil sie sich sonst aus dem Rand des Dome Kamera Oberteils löst. (Falls geschehen, Oberteil abschrauben und Kuppel von innen festdrücken). |
| Anschlüsse |
fest montiertes Zuleitungskabel mit BNC Kupplung für ausgehendes Video-Signal (BNC Chinch Adapter im Lieferumfang) und DC 2,1mm Hohlbuchse 12V für Netzteil. |
| Montage |
Kuppelförmiges "Dome" Gehäuse, Kamera wird direkt an die Decke montiert. Optik-Teil um ca. 100 Grad neigbar. |
| Gehäuse |
Kunststoff schwarz, vor der Optik transparent. |

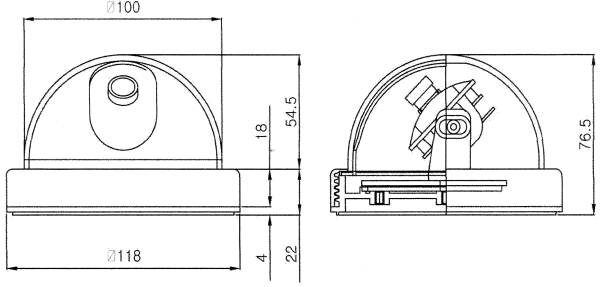

| Abmessungen |
Durchmesser 118mm, Höhe 76,5mm. |
| Gewicht |
260g |
