Modell HiRes CCD Farbkamera - VVK-CH4800 PAL Version mit CS Mount Anschluß

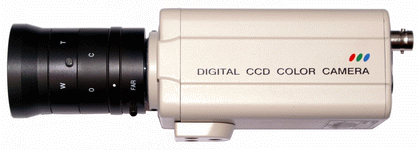

VVK-CH4800 mit 5-50mm Zoom Optik
Aufnahme-Chip 1/3 '' Sony Interline Transfer Super HAD CCD
Lichtstärke 0,5 Lux bei Objektivlichtstärke von 1,2
Anzahl der Pixel 752 x 582 (PAL)
Synchronisation intern
Auflösung besser als 480 TV Linien
Signal / Rausch Verhältnis besser als 48 dB (DIP Schalter AGC aus)
Versorgungsspannung 12 Volt Gleichstrom
Gammakorrektur 0,45
Verstärkungsregelung automatisch, per DIP Schalter an-/abschaltbar
Weißbalance automatisch
Belichtung
  • in DIP Schalter Stellung ELC bzw. bei nicht Auto Iris fähiger Optik: über automatische Kamera Verschlusssteuerung 1/50 - 1/100000 Sekunde.
  • in DIP Schalter Stellung ALC bei Verwendung von Auto Iris fähigen Objektiven: über automatische DC versorgte Blendenregelung des Objektivs (Objektiv bezieht dazu die Stromversorgung aus der Kamera).
    		•
    Video Ausgang 1,0 Vpp Composite Video, 75 Ohm
    Hintergrundlichtkompensation automatisch, über DIP Schalter BLC an- oder abschaltbar
    Farbspektrum 400nm ~ 650nm
    Betriebstemperatur -10° bis 50° C
    Stromverbrauch 180 mA
    Objektiv-Anschluss C/CS Mount
    Anschlüsse BNC Buchse für ausgehendes Video-Signal, grüner Stromversorgungs Schraubklemmanschluss (12V DC + Pol links), 4pin Stromversorgungs-Buchse für Auto Iris Objektive

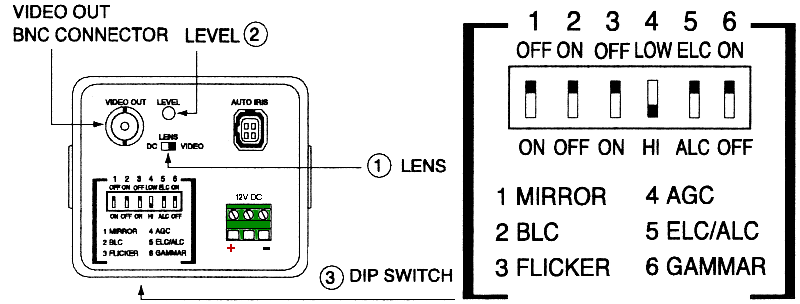

    VVK-CH4820SLE Rückseite
    Schalter und Regler auf der Kamerarückseite

    • (1) LENS Schalter DC - VIDEO bestimmt die Art der Belegung der 4pin AUTO IRIS Buchse für Optiken mit Kabelanschluß. Muss für DC Auto Iris Optiken immer auf DC stehen, sonst Beschädigungen möglich.
    • (2) LEVEL Regler - für Feinabstimmung der Helligkeit bei angeschlossener DC Auto Iris Optik (mit Kabel), DIP Schalterstellung ALC.
    • (3) DIP SCHALTER: Voreinstellung sämtlicher DIP Schalter ist oben, bis auf den vierten, der steht unten auf Position HI.
      • 1 MIRROR ON / OFF - spiegelt das Bild horizontal (nützlich z.B. wenn Kamera auf einen Spiegel gerichtet ist, oder für Filmtransfer).
      • 2 BLC OFF / ON Kompensation von Hintergrundlicht (Backlight Compensation).
      • 3 FLICKER ON / OFF - schaltet Technik zur Unterdrückung von Stromnetz-bedingtem Flimmern zu (Flicker).
      • 4 AGC HI / LOW - definiert die automatische Verstärkungsregelung: HI zieht die Bildhelligkeit bei extremer Dunkelheit hoch, bringt aber auch mehr Bildrauschen. Die Exview CCD Fähigkeit, bei fast völliger Dunkelheit noch s/w etwas zu "sehen", wird nur in Schalterposition HI unterstützt (deshalb ist dies hier die Werkseinstellung).
      • 5 ALC - ELC - für Art der Belichtungssteuerung:
        Muss für Standard-Optiken auf ELC stehen (Verschlusszeit-Steuerung).
        Die Einstellung ALC nur für Auto Iris Optiken (automatische Blendensteuerung durch's Objektiv) verwenden, die per Kabel mit der Kamera verbunden werden.
      • 6 GAMMAR OFF / ON - dieser Schalter ist nicht belegt.
    Stativgewinde ja, kann sowohl auf Kameraunterseite wie -oberseite montiert werden (letzteres hilft bei Deckenmontage).
    Gehäuse Aluminium, beige lackiert
    Abmessungen ohne Optik BxHxT 60mm x 50mm x 108mm
    Gewicht 260g
